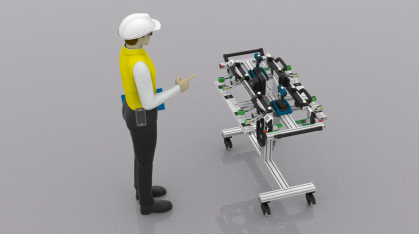

MERACIE ZARIADENIE NA VÝŠKU A-BANK​

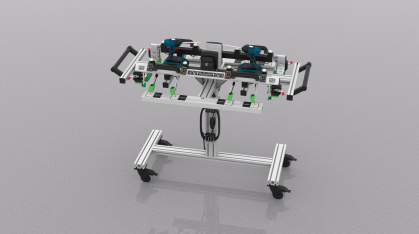

Meracie zariadenie slúži na presné nastavenie štyroch nastavovacích elementov. Skladá sa z dvoch bezdrôtových meracích prípravkov, dvoch bezdrôtových logických skrutkovačiek a z nabíjacej (dokovacej) stanice. Jednotka vyhodnocuje hodnoty zo snímačov a riadi skrutkovačky tak, aby sa skrutkovačky pracovníkovi vypla keď dosiahne požadovanú výšku.

Prípravky sú napájané z batérie a sú vybavené bezdrôtovou komunikáciou so skrutkovačkou. Dve nabíjačky umiestnené priamo na profile, sú vybavené špeciálnym úchytom pre batérie. Vďaka tomuto úchytu sú obe skrutkovačky umiestnené na nabíjačke správne a zároveň je zabránené ich samovoľnému pádu.

Kompaktny meraci pripravok

Merací prípravok sa dá chápať ako samostatné zariadenie slúžiace na detegovanie výšky plôch na diele A-bank. Jeho druhá funkcia spočíva v bezdrôtovom riadení sktrutkovačky. Na zariadení sa nachádzaju dva takéto prípravky. Je možné použit ktorýkoľvek prípravok s ktoroukoľvek skrutkovačkou, je však nutné použiť naraz vždy len jednu uťahovačku a jeden prípravok. V opačnom prípade by nebola zaručená správna funkčnosť zariadenia.

Pravá strana je dôležitá pre riadenie prípravku. Na tejto strane sa nachádza logická jednotka s riadiacim členom a anténa pre komunikáciu so skrutkovačkou. Na tejto strane je v hornej časti žľabu umiestnené Led svetlo so štyrmi pozíciami, indikujúce stav nabitia batérie.Ľavá strana obsahuje základnú logickú jednotku na ktorej je obsadený navyše len modul gyroskopu. Tento gyroskop nám zabezpečuje bezpečnostnú a šetriacu funkciu.

Pre nabíjanie batérie meracieho prípravku sa používajú rovnaké nabíjačky, ale v tomto prípade nabíjačka úchytom vybavená nie je. Je to z toho dôvodu že merací prípravok je voči stolíku presne aretovaný (viď. obr. 2.1.1.) takže opakovateľná presná pozícia je tu už zaručená. Nabíjačky nabíjajú batériu len vtedy, ak je kapacita batérie nižšia ako 85-90%. Vďaka tejto funkcii je zabezpečená dlhšia životnosť batérii.
