ROBOTIZOVANÉ RAZENIE VIN ČÍSLA​

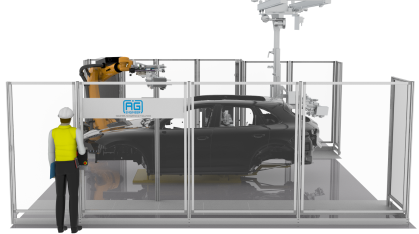

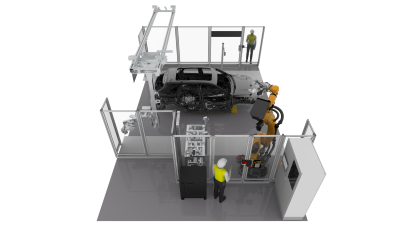

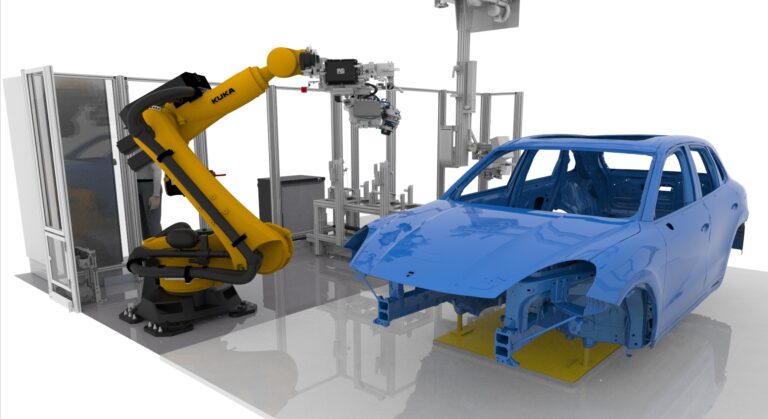

Plne automatizované pracovisko procesu razenia VIN čísla na karosériu. Raziacu hlavu robot zapolohuje pomocou kamerového systému a vyrazí VIN číslo na určené miesto. Pracovisko je uzavreté oplotením a obsahuje sofistikované bezpečnostné prvky pre ochranu pracovníkov a procesu razenia VIN čísla.
Pred samotným razením VIN čísla vykoná pomocou zameriavacieho systému pozostávajúceho z niekoľkých snímačov a 3D kamery sériu šiestich meraní, na základe ktorých si robot skoriguje súradnicový systém, čím zabráni kolízii s karosériou a zabezpečí presné navedenie a upnutie raziacej hlavy v karosérii.
Po upnutí raziaca hlava vyrazí VIN číslo, ktoré následne robot zosníma 3D kamerou. Robot sa automaticky vráti do základnej polohy. Kamera komunikuje s PLC pomocou siete ethernet. Časť výpočtov beží v samotnej kamere, kde sú nastavené aj niektoré tolerancie.

Vyrazené VIN číslo je zobrazené na obrazovke na stĺpe D2, kde pracovník skontroluje jeho správnosť porovnaním s VIN číslom z FIS-u a potvrdí tlačidlom VIN IO/VIN NIO.

V tomto momente dostáva dopravníková technika signál a skid sa môže presunúť na nasledujúci takt. Na rozvádzači ++1SV je umiestnený dotykový panel SIEMENS IPC 477E. Na tomto paneli je spustená aplikácia, ktorá slúži na obsluhu zariadenia. Aplikácia je vytvorená v programe SIEMENS TIA Portal V14SP1. Aplikáciu tvoria jednotlivé okná, ktoré zobrazujú informácie a obsahujú funkcie, ktoré sú potrebné pre obsluhu zariadenia.
