ZARIADENIE NA MERANIE HĹBKY VIN ČÍSLA​

Zariadenie slúži na kontrolu vyrazeného VIN čísla. Po vyrazení VIN čísla do karosérie raziacím zariadením je potrebné ho skontrolovať. Na kontrolu hĺbky vrypu je použitý ručný snímač vzdialenosti KEYENCE LT-9011M s rozsahom +0,3/-0,3mm.

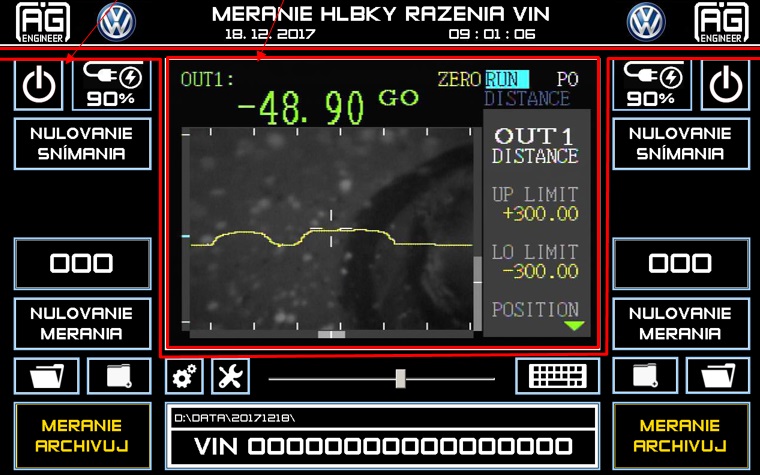

Aktuálna hodnota je zobrazovaná v hornej časti okna. Je možné prepínať medzi absolútnym a relatívnym meraním. Ak nie je zobrazený symbol ZERO, snímač meria absolútne, teda zobrazená vzdialenosť od snímača po snímaný objekt.

Na hlavnom rozvádzači sa nachádza ovládací panel SIEMENS IPC677D. Pomocou tohto panelu je možné ovládať zariadenie. Prostredie je vytvorené v aplikácii SIEMENS SIMATIC TIA Portál V15. Vizualizácia zariadenia je rozdelená niekoľkých okien. Niektoré prvky sa však pri prepínaní medzi oknami nemenia.

Ovládací panel SIEMENS IPC477E sa nachádza v hornej časti zariadenia a je naklonený pod uhlom 45°. V prednej časti panelu sa nachádza USB port , pomocou ktorého si môže obsluha stiahnuť údaje merania.

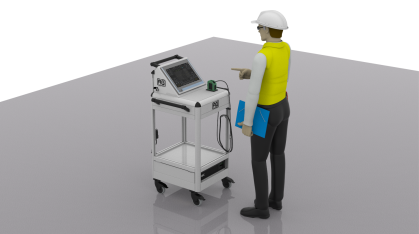

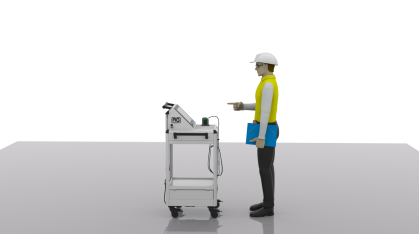

Panel je osadený v plechovom kryte. V hornej časti krytu sa nachádza kolískový vypínač na zapnutie/vypnutie celého zariadenia. Nachádza sa tu taktiež rukoväť na pohodlnú manipuláciu s prípravkom. V ľavej časti krytu sa nachádza servisný konektor RJ45 .

Pre účely merania je potrebné mať prepnutý snímač v režime relatívneho merania, musí byť zobrazený symbol ZERO. Vtedy je meraná vzdialenosť medzi vynulovanou hodnotou (povrchom karosérie) a snímaným miestom (priehlbinou VIN čísla). Na ovládanie sa využíva dotykový panel s programom a prac. prostredím vytvoreným presne na mieru ku tejto aplikácií.
